当首次在VMware中实现服务器虚拟化时，vSphere网络特性和配置都是后添加的。毕竟，之前本身就"实现"了vSphere网络连接工具。然而，随着服务器虚拟化基础架构的增长，您必须了解vSphere网络的复杂之处。

　　vSphere网络连接的5个重要元素

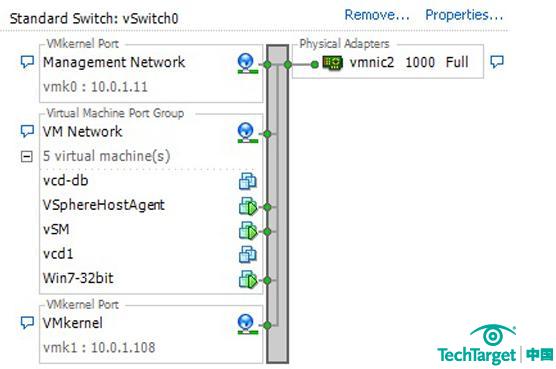

　　1. 标准交换机--vSphere标准交换机（vSwitch）的工作原理与物理交换机一样，但是属于虚拟设备。在逻辑上，它们都通过虚拟端口与虚拟机的虚拟NIC进行连接。通常，交换机拥有物理适配器，它们的"上行链路"与物理LAN相连。


　　图1

　　2. 分布式交换机--vSphere分布式交换机（dvSwitch）属于vSphere Enterprise Plus的一个选项。DvSwitch像一个运行在所有ESXi主机上的交换机，即使虚拟机从一台主机移动到另一台主机，它都能够提供统一的网络配置、策略和统计信息。

　　3. 端口组--端口组由一个或多个vSwitch端口组成，它定义了交换机端口连接网络的方式。端口组配置包括带宽限制、VLAN标记策略、安全策略等。标准和分布式交换机拥有一个或多个端口组。

　　4. VLAN--与物理网络一样，虚拟网络也经常使用VLAN. VLAN可以对物理LAN进行进一步划分，使端口组相互独立，就像是位于不同的物理网段一样。这是通过802.1Q标准实现的。

　　5. VMkernel接口--VMkernel接口是一种特殊网络端口，可用于传输vSphere NFS、iSCSI或vMotion流量。这些VMkernel接口独立于虚拟机端口组流量，要保证具有足够可靠的带宽，这样它们才不会影响基础架构中其他虚拟机的性能。[page]
　　认识vSphere网络连接工具

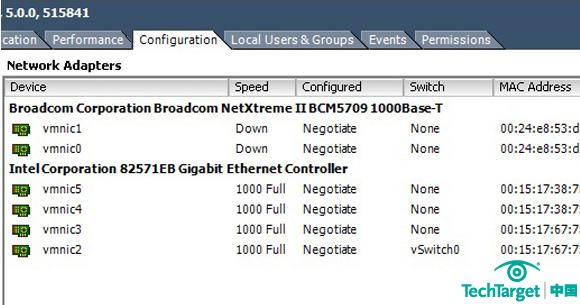

　　1. vSphere客户端--为了管理vSphere网络连接，需要在vSphere客户端上投入大量的时间。其中包括配置vSwitch、dvSwitch、端口组和主机的物理上行链路。


　　图2

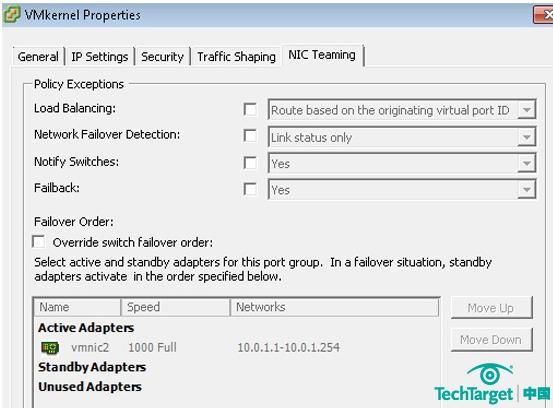

　　另外，这里还需要配置一些高级特性，如用于实现高可用和提升带宽的 NIC组合、网络I/O控制、ESXi防火墙、端口镜像和NetFlow.


　　图3

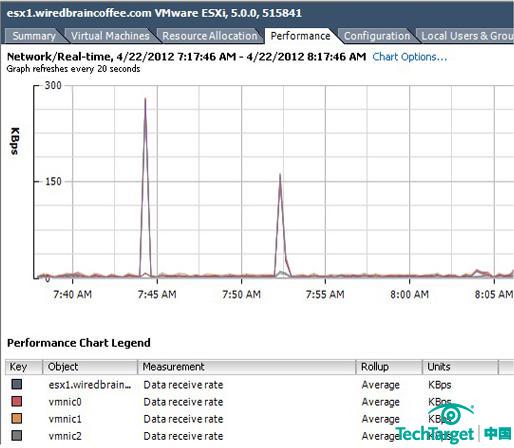

　　vSphere客户端是一个实用的网卡使用率报告工具，下图是性能图表。


　　图4[page]

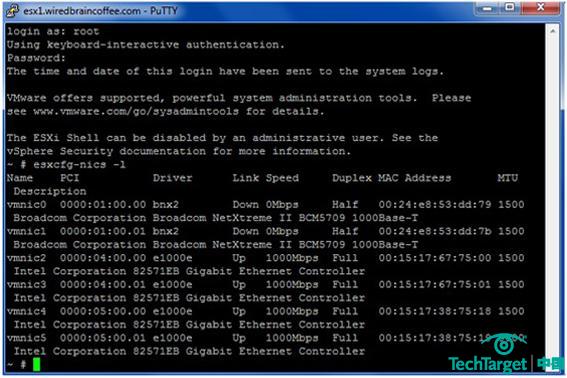

　　2. ESXi服务器的vSphere网络连接命令行接口--有时候，vSphere管理员可以使用命令行接口（CLI）来配置和修复网络连接。您可以使用PuTTY等SSH客户端（如果启用了远程Shell连接）直接连接ESXi服务器。此外，如果启用了技术支持模式，您也可以在物理服务器控制台上执行相同的命令。常用的命令包括esxcfg-nics或esxcli--这个命令像是万能的"瑞士军刀".


　　图5

　　3. vSphere的Windows PowerShell--除了内置的ESXi主机命令行工具，越来越多的vSphere管理员会使用PowerCLI和Microsoft PowerShell来管理vSphere主机，因为它能够在vSphere基础架构中执行批量修改和自动化日常任务。您至少需要使用VMware的免费PowerCLI工具，才能够使用PowerCLI.VMware拥有一个很大的PowerClI社区，您可以在社区中提问，获取示例脚本和下载PowerCLI工具。例如，这是一个与网络连接相关的PowerCLI命令：Get/Set-NetworkAdaptor cmdlet.

　　大多数经常使用PowerCLI的管理都会下载另一个工具：PowerGUI,这是一个带图形界面的免费PowerCLI工具。要使用PowerGUI,必须在vSphere基础架构上运行一些"社区升级包"脚本--其中有很多与网络连接相关。[page]
　　4. 第三方vSphere网络连接工具--还有一些工具来自VMware以外的第三方组织。第三方组织也开发了许多vSphere网络连接工具，其中有免费的也有商业版本的。当然，在这些工具中，也有一些常用的vSphere性能工具，包括vSphere网络分析工具。例如：

　　 Veeam Monitor

　　 vKernel vOPS和Server Explorer

　　 Vmturbo

　　Xangati

　　组合使用NetFlow和vCenter数据

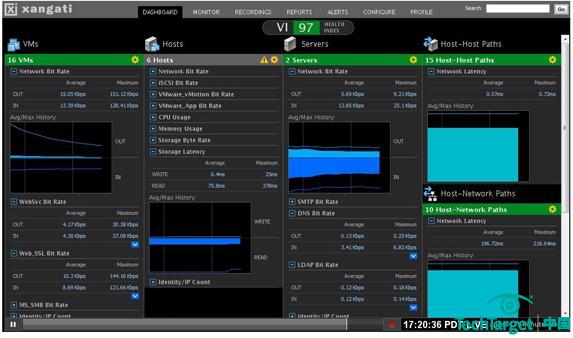

　　虽然有许多强大的性能工具，但是我自己更喜欢Xangati,它可以从虚拟交换机获取NetFlow数据，然后将它与vCenter性能数据组合使用，从而创建一个虚拟基础架构状态的统一视图。例如，vSphere只能够显示网络使用率的高低，而Xangati则能够反映网络使用率高的原因，如虚拟机1和备份服务器2之间的网络流量造成网络使用率高涨。


　　图6

　　传统网络管理员和VMware管理员都需要认真理解虚拟网络的工作原理，以及与物理LAN的共存方式。这样既能够保证配置正确，也能够在vNetwork出现问题时，加快解决问题的速度。管理员应该组合使用vSphere知识、VMware网络连接工具（如vSphere、CLI和PowerCLI）及第三方工具，实现虚拟网络的配置与修复。
