虚拟机在线迁移是虚拟化的一个杀手级应用，在没有共享存储的情况下，迁移除了需要拷贝虚拟机的CPU状态和内存映像以外，还必须同步磁盘映像，称为虚拟机全系统在线迁移，全系统在线迁移越来越广泛地受到重视，因为：首先，广域网环境中没有共享存储，无论是个人工作环境在办公室和家庭之间的同步，还是云计算中计算向数据的移动，都需要使用全系统迁移；其次，即使在局域网内共享存储也有自身限制，价格昂贵，延迟较高，使得不少虚拟化平台依然采用本地存储，全系统在线迁移就变得更加重要。

    全系统在线迁移分为3个阶段：第1阶段将初始映像拷贝到目的端；第2阶段包括多轮增量同步，不断拷贝上一轮迁移中改变的映像数据；第3阶段停机同步，拷贝剩余映像和CPU状态，并在目的端继续运行虚拟机，这种方法称为预拷贝。

    迁移的性能指标主要包括迁移数据量、迁移时间和停机时间，提高迁移性能非常必要，因为：首先，迁移需消耗大量系统资源，迁移时间越长，应用性能受影响的时间就越长；其次，迁移是为了进行负载平衡、功耗管理等系统运维任务，迁移时间过长，会错失合适的迁移时机，导致系统运维效果变差；最后，如果停机时间过长，一些延迟敏感的应用就会拒绝服务，在线迁移便失去意义。

    提高I／O带宽固然能加速迁移，但价格昂贵，在I／O带宽不变的情况下，如何减少同步的数据量，是加速迁移的关键，XenoServer利用写拷贝方法有效减少了迁移同步的磁盘映像，但是，写拷贝影响虚拟机正常运行时的性能，在大规模虚拟化平台上抽象出统一的磁盘映像模板也异常困难，压缩被引入到内存映像同步中，取得了很好的效果，如何根据迁移映像特征提高压缩比并降低压缩时间，如何将压缩引入磁盘映像的迁移，值得进一步探讨，后拷贝可以保证映像数据不会重复拷贝，但其可靠性存在缺陷，不再深入探讨。

    本文提出一种快速全系统在线迁移方法，包括文件系统感知的磁盘同步、异或压缩和流水迁移3个关键技术，在不影响虚拟机正常使用的情况下，避免了无效和冗余数据的拷贝，充分并行迁移各个阶段，有效加速了迁移过程。

    1 快速全系统在线迁移的设计

    1.1 文件系统感知的磁盘同步

    我们调查了一些实验室及IT企业的虚拟机磁盘资源使用情况，发现其利用率都很低，一般在50%左右，这是因为大容量的磁盘越来越便宜，系统管理员往往按照最大使用量一次性分配磁盘配额，以减少工作量，同时，物理平台最大可支持的虚拟机数量往往受限于I／o带宽，而磁盘的容量相对充足，因此存在大量的空闲块，空闲块的内容没有任何意义，传统迁移方法把虚拟磁盘当作黑盒，将空闲磁盘块连同实际使用的磁盘块一起同步，不仅增加了迁移时间，还浪费了大量的磁盘和网络带宽。

    文件系统感知的磁盘同步，就是在特权域虚拟机DO块设备层消除对非特权域虚拟机DU文件系统部分信息的语义缺失，在迁移磁盘映像时，根据DU文件系统提供的磁盘块分配位图，只迁移实际使用的磁盘块，虚拟机的设备驱动采用前后端形式实现，前端使用文件系统管理虚拟磁盘，虚拟磁盘在后端看来，只是一个磁盘分区或映像文件，DO中的迁移进程并不知道该分区或文件中哪些块是空闲的，因此，在DO中如何获得DU文件系统的磁盘块分配位图，是消除语义缺失的关键。

    在准虚拟化系统里，文件系统感知的磁盘同步工作流程如下：假设DO以磁盘分区作为DU的虚拟磁盘，迁移进程将DU虚拟磁盘置为记录模式，然后通过事件通道通知DU生成该虚拟磁盘的磁盘块分配位图，DU根据文件系统信息生成位图，以共享页面形式传递给DO，迁移进程根据由DU传递的磁盘块分配位图读取磁盘映像，通过网络发送给迁移目的端，并由目的端恢复映像，修改DU的操作系统，使其根据内存中最新的文件系统元数据生成磁盘块分配位图，体现了准虚拟化的灵活性。[page]    全虚拟化系统中，DU的操作系统可能不是开源的，不能像准虚拟化系统那样工作，但是，所有磁盘文件系统的元数据都会定期写回到磁盘的固定区域，因此，DO可以根据磁盘分区或映像文件中存储的DU文件系统元数据，生成DU虚拟磁盘的磁盘块分配位图，磁盘中的元数据可能不是最新的，但由于元数据总是先于数据被写回，同时，在生成位图之前整个磁盘已被置为记录模式，所以根据磁盘元数据生成的位图总是有效的。

    此时，DO先读取引导块以确定DU虚拟磁盘的分区结构，然后只需采用探测的方法从分区固定位置读取魔术签名（类似fsck开始阶段的操作），就可确定该分区的文件系统类型，并得知磁盘块分配位图的存放位置，读取位图，此过程涉及3个特殊位置：引导块位置、魔术签名位置和磁盘块分配位图的位置，引导块固定于磁盘的0～512B；如果由魔术签名确定了文件系统类型，那么该文件系统磁盘块分配位图的位置就随之确定，不同文件系统魔术签名的位置可能不同，因此探测过程最为复杂，但依然是可行和有效的，因为：首先，常用的文件系统不多，包括EXT2，EXT3，XFS，OCFS2以及GFS等，探测过程只探测这些常用文件系统的魔术签名，就可满足绝大多数需求，即使探测失败，迁移也可正常进行，此时DO只需将磁盘块分配位图全部置1（即退回黑盒迁移模式）；其次，探测开销很小，只读1个磁盘块即可，若成功则极大加速磁盘迁移，即使失败，对黑盒迁移的性能影响也可忽略，因此，文件系统感知的磁盘同步对准虚拟化和全虚拟化都适用。

    需要说明，有些文件系统是内存文件系统，如TMPFS，它们没有对应的磁盘存储；有些文件系统，如NFS，虽挂载到本地目录，但不对应任何磁盘数据，迁移不需要考虑这些，有些文件系统虽对应磁盘存储，但在磁盘上的元数据很少（如SWAP分区的磁盘块分配位图只保存在内存中），全虚拟化时，DO即使探测到该文件系统的类型，也不能生成磁盘块分配位图，幸运的是，我们调研了很多文件系统，只有SWAP属于这种情况，一般而言，SWAP分区的大小和内存大小相同，即使DO将SWAP分区的磁盘块分配位图全部置1，也没有太大的性能损失，如前所述，虚拟机磁盘空问利用率不高，磁盘块分配位图作为预拷贝迁移第1阶段的磁盘位图，有效避免了空闲磁盘块的同步，节省了系统资源，极大加速了全系统在线迁移，同时，文件系统感知的磁盘同步在虚拟机正常运行时，并不影响其写操作性能，也不占用任何额外内存资源，本研究目前支持的文件系统类型有EXT2，EXT3和SWAP，并采用模块化设计，方便扩展到其他文件系统类型。

    1.2异或压缩

    磁盘映像先压缩再迁移，一般不能降低整个过程的时间开销，读取磁盘映像的带宽一般为70 MBps，千兆局域网的传输带宽为128 MBps，从带宽比较中明显看出，磁盘迁移的瓶颈在于读取磁盘映像，不在于网络传输，文件系统感知的磁盘同步之所以有效，是因为它减少了磁盘映像的读取，而压缩的价值在于克服网络带宽的限制，网络带宽并不是瓶颈时，压缩只能降低网络传输量，但是，在广域网环境下，或者虚拟机上的应用占据大量网络资源的条件下，用来迁移的网络带宽往往低于读取磁盘映像的带宽，此时，网络带宽重新成为性能瓶颈，压缩便非常必要，这就是本研究第1次引入磁盘映像压缩的意义所在。

    对于内存映像的迁移来说，内存映像的读取就是DO映射DU内存空间的过程，映射带宽可达每秒几个GB，即使在千兆局域网环境下，网络也必然成为迁移的性能瓶颈，压缩必不可少，压缩和迁移时间的关系依赖于压缩算法的压缩比和压缩带宽，压缩使得传输的数据量变小，有利于降低迁移时间，然而，一般而言，高压缩比的算法压缩速度都很慢；反之，快速压缩算法压缩比都不高，如果一味追求高压缩比，则压缩时间开销过大，甚至超过减少的网络传输时间，得不偿失；如果牺牲压缩比，只追求压缩速度，则减少的网络传输时间有限，不能体现压缩的价值，如何根据网络带宽选择合适的压缩算法，甚至根据应用负载改善压缩算法的压缩比和压缩速度，成为提高迁移性能的关键。


    表1统计了虚拟机运行VOD和Specweb05等应用时，增量迁移各轮中内存页面内容变化数据量的比例，表1表明，多数应用内存写操作修改的数据量低于内存页面大小的20%，存在和磁盘写操作同样的特征，因此，本文将异或压缩引入到虚拟机磁盘和内存映像的压缩迁移中。

    表1 不同应用内存写操作修改页面内容的比例%

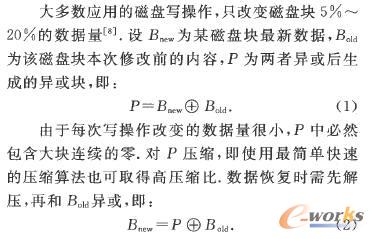

    异或压缩在源端DO的内存中，以最近最少被使用（least recently used，LRU）方式维护一个旧版本映像缓存，源端压缩一个磁盘块或内存页时，先查询是否存在该磁盘块或内存页的旧版本缓存，如果有，就异或压缩（参见式（1）），并以最新内容更新缓存；否则，直接将映像数据插入缓存，使用其他算法压缩，目的端理论上不维护LRU缓存也能支持解压以后的数据恢复（参见式（2）），因为旧版本磁盘块和内存页都已经被同步过来，但是，为了不从磁盘中读取旧版本磁盘块，异或压缩在目的端DO内存中仍然维护LRU缓存，并且只有当磁盘块在源端进入缓存的情况下，该磁盘块传递到目的端后才进入目的端缓存，旧版本内存页本来就保存在目的端内存中，只需重新映射即可，不必进入缓存。[page]    1.3流水迁移

    引入压缩以后，迁移在源端和目的端都分为3个阶段：源端读取映像，压缩映像，发送映像；目的端接收映像，解压映像，恢复映像。

    发送和接收映像是异步操作，与其他阶段并行执行；迁移内存时，内存映像的读写非常快，开销完全可以忽略，因此，传统的多线程压缩方法E5]能很好地并行内存迁移各个阶段，然而，磁盘映像的读写开销很大，甚至比网络传输还慢，单纯的多线程压缩迁移磁盘就不是非常有效了。

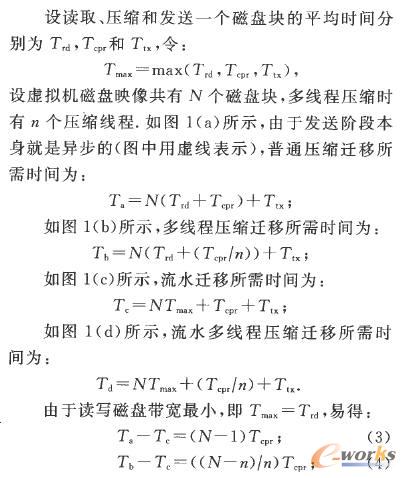

    迁移时，源端和目的端操作完全并行，迁移在源端所需时间可近似为整个迁移过程的时间，图1以磁盘迁移源端3个阶段为例，说明传统迁移方法的不足，以及流水并行各个阶段的好处，读取磁盘映像、压缩映像和发送映像的带宽相差不大，而且各阶段相对独立，各磁盘块迁移顺序也不互相依赖，非常适合流水。

    图1各种迁移方法的比较

    综上，由式（3）和式（4）可以看出，流水迁移可以并行迁移的各个阶段，相比于普通压缩迁移和多线程压缩迁移，极大加速了迁移过程，式（5）表明，采用流水迁移以后，只要保证压缩带宽不低于读取映像的带宽即可，多线程压缩意义不大。

    2快速全系统在线迁移的实现

    由于读取磁盘映像的时间较长，内存映像被修改的速度更快，本研究在每一轮同步中，都先迁移磁盘映像，再迁移内存映像。[page]    流水迁移线程组采用多线程实现，多个压缩和解压线程以线程池形式存在，功能不同的各类线程之间是经典的生产者和消费者关系，实验表明，当压缩线程为2个（压缩内存需2个线程，压缩磁盘只需1个线程）、解压线程为1个时，整个流水迁移线程组就能非常有效地工作。

    本研究采取多算法综合压缩的方法，它基于3种算法：异或压缩、WKDM压缩和LZO压缩，其中，异或压缩在异或后采用WKDM算法压缩；WKDM是现有最快速的压缩算法之一，但压缩比有限；LZO算法是一种压缩比很高的现代压缩算法，但压缩速度较慢，综合压缩算法先判断待压缩数据是否有旧版本在LRU缓存中，若有则使用异或压缩，如果效果不佳则退回到LZO高压缩比算法；若没有则使用WKDM快速压缩算法压缩，如果压缩比不高再退回到LZO算法。

    全系统在线迁移需要进行网络重定向，使虚拟机的网络应用在跨网段迁移后也可继续运行，我们采用的方法和文献[4]一致，即使用IP通道、动态域名系统和IP信息包过滤系统共同完成这一目标，不再详细论述。

    3性能评价

    3.1 实验平台和应用

    本实验的硬件平台，是由6个相同服务器组成的机群，其中，2台机器作为迁移的源端和目的端，其他机器作为负载的客户端，每台服务器配置2个AMD Opteron双核处理器，主频为2，4 GHz，4 GB物理内存，1个转速为10 000转／min的SeagateSCSI硬盘，1张千兆网卡，VMM为Xen一3.3.1，客户操作系统为修改过的Linux一2.6.18.8.每个虚拟机配置1个VCPU和1 GB物理内存，分配40 GB的磁盘空间和1 GB的交换分区，迁移不使用专用网络，和应用共享千兆网卡。

    本节使用的应用负载如下：

    1）VOD，视频服务器，属于延迟敏感应用，以测试停机时间对应用的影响，客户端有400个连接同时向VOD服务器请求视频文件。

    2）Specweb05，复杂网络服务器，模拟真实负载（Banking，Ecommerce和Support），同时提供静态、动态网络内容，不规则地产生大量写操作，对内存和磁盘压力较大，客户端有400个连接同时向Specweb05服务器发出请求。

    3）Iozone，磁盘密集型标准测试程序，可测试系统在极限负载时的迁移性能。

    如不作特别说明，实验中的迁移数据量，为每一轮传输的内存和磁盘映像的数据量总和。

    3.2文件系统感知的磁盘同步的有效性

    本实验测试文件系统感知的磁盘同步（Fs—aware）能否避免空闲磁盘块的迁移，并与传统黑盒磁盘同步方式（Default）、黑盒结合综合压缩的方式（Cpr）以及文件系统感知的磁盘同步结合综合压缩的方式（Fs+Cpr）进行比较，表2为各种方法迁移空闲虚拟机时，实际同步磁盘映像的数据量，其中，新建虚拟机（New）指的是刚创建的虚拟机，没有任何用户数据，实际使用磁盘空间4.5 GB；正常虚拟机（Normal）是在新建虚拟机中，安装了4.1节所有测试程序和数据的虚拟机，实际使用磁盘空间20 GB，代表了多数企业和实验室中虚拟磁盘资源使用率的平均值；过载虚拟机（Overload）指的是磁盘使用率过高的虚拟机，实际使用磁盘空间34.7 GB.由表2数据可知，文件系统感知的磁盘同步能有效避免空闲磁盘块的迁移；同时，由于磁盘映像数据压缩性较差，压缩算法所减少的磁盘同步数据量，比文件系统感知的磁盘同步少很多。

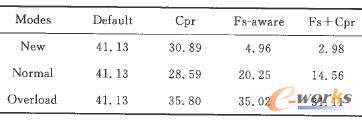

    表2迁移磁盘映像数据量的比

    图2描述了各种方法迁移空闲的正常虚拟机时的迁移时间和停机时间，迁移内存时，所有方法都使用相同的压缩算法，故性能差别只和磁盘迁移相关，由图2可知，磁盘迁移的瓶颈在于读取磁盘映像，文件系统感知的磁盘同步通过减少读磁盘的数据量，有效降低了50%的迁移时间，千兆局域网环境下网络资源不是瓶颈，压缩减少了传输数据量，但并没有减少读磁盘的数据量，故不能降低迁移时间，如不特殊说明，以下实验均采用文件系统感知的磁盘同步迁移正常虚拟机。
