OpenVPN 是一个强大、高度可配置、基于SSL的 VPN （Virtual Private Network）Open Source 软件。它具有多种的验证方式以及许多强大的功能。OpenVPN使用SSL/TLS协议进行网络传输。支持多种客户认证方法，如证书、smart cards,加上用户名密码的证书认证等。除此以外，还有强大的ACL功能限制客户的信息交换。

    OpenVPN可以运行在多种操作系统中，包括：Linux, Windows 2000/XP and higher, OpenBSD, FreeBSD, NetBSD, Mac OS X, and Solaris.通过使用OpenVpn,可以实现如下一些功能：

    使用特定udp或tcp端口实现两台主机的之间的vpn连接。

    实现C/S结构，实现多台client通过server服务器互连互通。

    通过TLS/SSL加密保证数据传输的安全。

    通过数据的压缩，提高数据传输的速度。

    安装OpenVPN

    企业级Linux版本的的安装光盘中已经自带了OpenVPN的安装程序，在系统安装的时候，用户可以选择进行安装。如果系统安装时没有安装，用户也可以随时使用安装盘进行安装。为了确认系统是否已经安装该软件，可以使用如下命令进行查看：

    #rpm –qa | grep openvpn

    制作证书

    1.制作证书前的准备

    复制openvpn证书工具包，在安装完openvpn后，系统会在/etc下建一个openvpn的目录，这样我们可以把openvpn证书工具包拷贝到/etc/openvpn目录下，需要注意如下几个主要的存放位置：

    证书工具包默认位置：/usr/share/openvpn/easy-rsa

    准备配置证书位置：/etc/openvpn/

    证书生成位置：/etc/openvpn/easy-rsa/2.0/keys

    使用命令如下所示：

    # cp -r /usr/share/openvpn/easy-rsa /etc/openvpn/

    # mkdir /etc/openvpn/easy-rsa/2.0/keys

    2.修改vars变量初始化配置文件

    编辑easy-rsa/2.0/vars文件，需要进行如下几个操作：

    注释掉export CA_EXPIRE=3650,在前面加个#号即可

    注释掉export KEY_EXPIRE=3650,在前面加个#号即可

    修改证书默认值（如图1中白色区域所示）

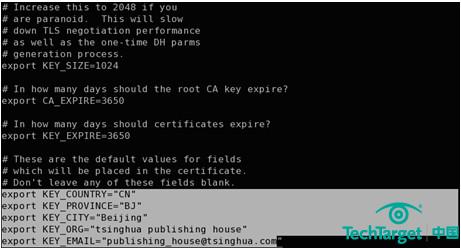

    图1 修改vars文件中的相应区域

    3.初始化证书库

    主要包括初始化变量库和清空变量库两个步骤，如下所示的命令：

    //初始化变量库

    #./vars

    //清空证书库

    #./clean-all

    4.证书验证机制

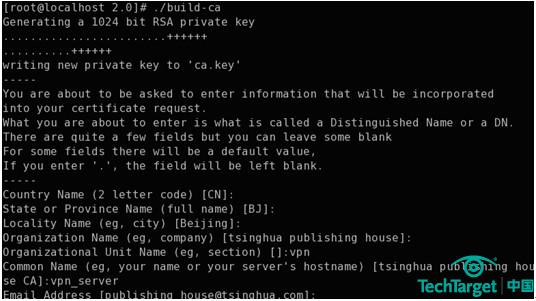

    执行如下命令，如图2所示，在执行过程中，输入对应的信息，完成后在keys目录下，会生成ca.crt和ca.key这两个文件：


    图2  完成证书验证机制

[page]
    5.生成服务器证书

    执行。/build-key-server server命令，执行完成后在keys目录下，会生成server.crt、server.csr和server.key这三个文件，如图3所示：

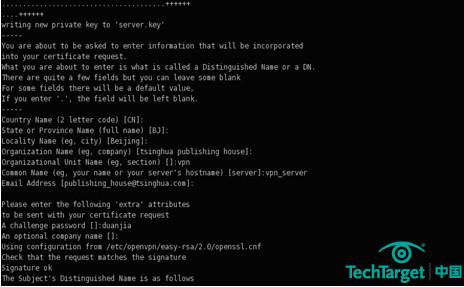

    图3  生成服务器证书

    6.生成客户端证书

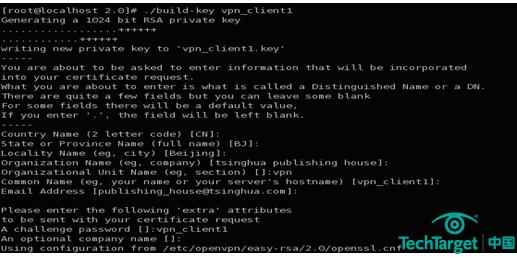

    在openvpn中，这种配置方法是每一个登陆的VPN客户端需要有一个证书，每个证书在同一时刻只能供一个客户端连接（如果有两个机器安装相同证书，同时拨服务器，都能拨上，但是只有第一个拨上的才能连通网络）。所以需要建立许多份证书。执行。/build-key vpn_client1命令将执行完成后在keys目录下，会生成vpn_client1.crt、vpn_client1.csr和vpn_client1.key这三个文件，如图4所示：


    图4 为客户端vpn_client1生成客户端证书

    一个服务器端可以配多个客户端证书，但是每个客户端都不能一样，主要体现在Common Name这里，每一个客户端的Common Name都必须不一样，用户可以再继续建出多个客户端证书，如下所示：

    #./build-key vpn_client2

    #./build-key vpn_client3

    7.编译证书

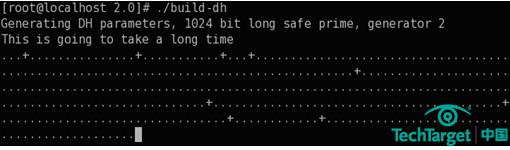

    采用。/build-dh命令将刚刚生成出来的证书和钥匙等等进行了一次加密算法，然后证书和钥匙都准备好了，此时在keys目录下，会生成dh1024.pem文件。如图5所示：


    图5  编译证书

    配置服务端

    如果上面所述的七步都运行正常的情况下，用户就开始配置服务端了，如果中间过程有出现什么问题，建议清空证书库，重新来过，执行。/clean-all来清空库即可。

    配置客户端需要执行如下几个步骤：

    （1）首先把几个证书、钥匙和验证机制都拷贝到/etc/openvpn目录下，如下命令所示：

    # cp /etc/openvpn/easy-rsa/2.0/keys/ca.crt /etc/openvpn/

    # cp /etc/openvpn/easy-rsa/2.0/keys/dh1024.pem /etc/openvpn/

    # cp /etc/openvpn/easy-rsa/2.0/keys/server.crt /etc/openvpn/

    # cp /etc/openvpn/easy-rsa/2.0/keys/server.key /etc/openvpn/

    （2）然后把服务器的配置文件拷贝到/etc/openvpn目录下，如下所示：

    # cp /usr/share/doc/openvpn-2.1/sample-config-files/server.conf /etc/openvpn/

    （3）编辑/etc/openvpn/server.conf配置文件，去掉下述选项前面的；分号，以使其生效：

    ;user nobody

    ;group nobody

    （4）启动openvpn,查看一下端口1194是否已开放，如果1194已开放那就表明openvpn服务端已经配置成功了，如下所示：

    #/etc/init.d/openvpn start

    （5）设置开机自启动openvpn,使用如下命令，找到openvpn服务（如图6所示），并选中服务确认即可，下次系统启动的时候会自动加载openvpn服务：

    #ntsysv

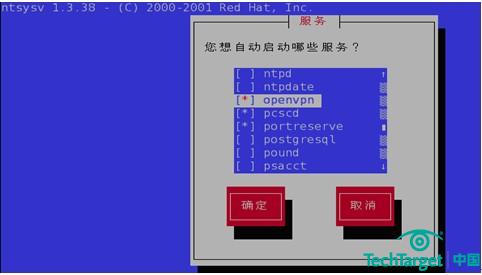

    图6  设置OpenVPN开机启动

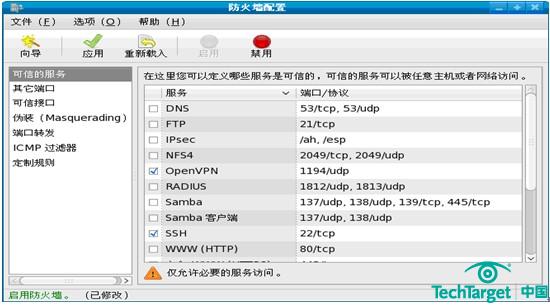

    （6）设置防火墙，使得VPN流量能够正常通过。在系统管理中，打开防火墙配置，开启OpenVPN和SSH（前面打沟即可），如图7所示：


    图7 设置防火墙

[page]
    配置客户端

    配置客户端vpn_client1需要使用源代码包目录sample-config-files里的client.conf 修改即可，如下片段所示：

    client

    dev tun

    proto tcp

    remote IP_address port

    resolv-retry infinite

    nobind

    user nobody

    group nobody

    persist-key

    persist-tun

    ca ca.crt

    cert vpn_client1.crt.

    key vpn_client1.key

    #comp-lzo

    其中，主要考虑如下几个参数的设定：

    proto tcp或proto udp:和server.conf 一致即可

    remote IP_address port:指定vpn server 的IP 地址和端口

    cert vpn_client1.crt和key vpn_client1.key:这2 行填给vpn_client1生成的密钥文件

    通过如上配置后，就可以使用OpenVPN进行安全通信了。

    安装Ipsec-tools

    实现IPSec要求主机安装上ipsec-tools RPM 软件包，Red Hat Enterprise Linux  5一般默认安装。执行下述命令可以看到它的版本号为ipsec-tools-0.6.5-13.el5_3.1:

    # rpm -qa | grep ipsec

    ipsec-tools-0.6.5-13.el5_3.1

    配置IPSec VPn

    下面以一个实际的例子来讲述如何配置IPSec VPN.假设网络A和网络B想通过 IPsec 隧道来彼此连接。网络A的网络地址在172.1610.1.0/24 范围内，网络B使用 172.1610.2.0/24 范围。网络A的网关 IP 地址是 172.1610.1.1,网络B的网关地址是172.1610.2.1.每个网络间的 IPsec 连接使用一个值为sharekey的预共享钥匙，网络A和网络B都同意让 racoon 自动生成和共享每个 IPsec 路由器之间的验证钥匙。网络A把 IPsec 连接命名为 ipsec0,而网络B把 IPsec 连接命名为 ipsec1.

    上述配置可以在Red Hat Enterprise Linux 5系统中使用图形用户界面进行方便地配置，主要步骤如下：

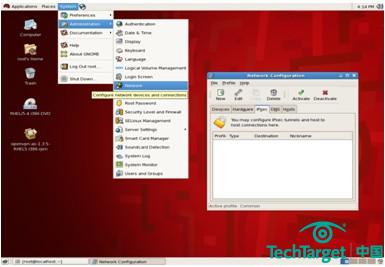

    （1）进入IPSec VPN的主界面，具体路径为[系统]--〉[管理]--〉[网络]则弹出如图1所示的对话框；


    图1  进入IPSec VPN配置主界面

    （2）选择新建一个IPSec,并输入该隧道的描述名为securecomm,如图2所示；

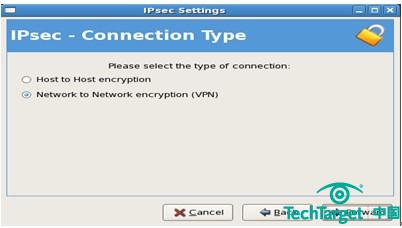

    （3）选择IPSec VPN的连接类型，主机对主机加密或者是网络对网络的加密。后一种应用最为广泛，如图3所示，此处选择后一种方式；

    （4）选择IPSec VPN的加密模式，即使用何种密钥，此处选择常用的IKA模式，如图4所示；

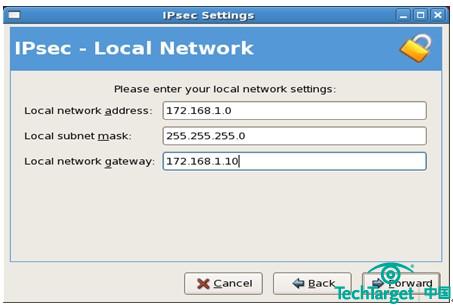

    （5）设定IPSec VPN本地网络端的相关配置，如图5所示；

    （6）设定IPSec VPN远程网络端的相关配置，如图6所示；

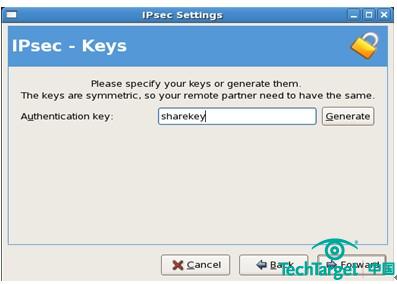

    （7）设定IPSec共享key的名称，如图7所示；

    （8）完成上述步骤后，IPSec VPN已经设置完成，如图8所示，将显示设置的具体信息，以供用户核对；

    （9）如图9所示，IPSec VPN成功设置完成。


    图2  输入IPSec VPN描述名称


    图3  选择连接类型

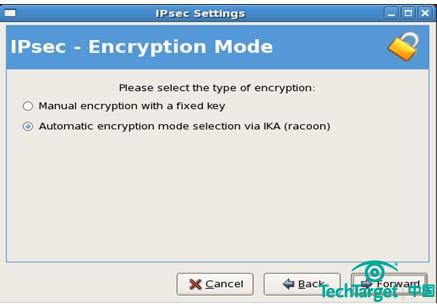

    图4 选择采用IKA的自动加密模式


    图5 设定本地网络配置


    图6  设定远程网络配置


    图7  设定IPSec共享key的名称

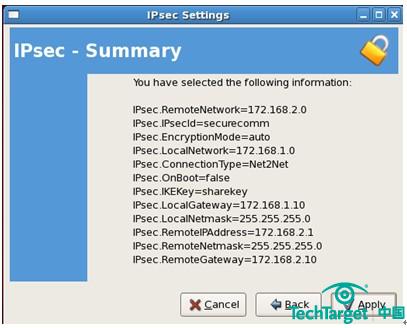

    图8 设置完成，显示设置信息

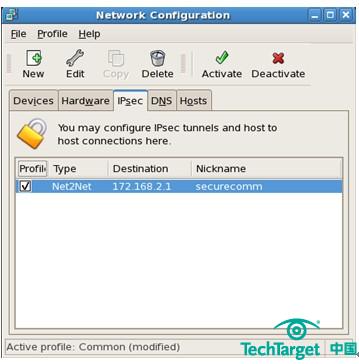

    图9 设置好的IPSec VPN

[page]
    以下是网络A的 IPsec 连接的 ifcfg 文件。在这个例子中用来识别该连接的独特名称是 ipsec0,因此其结果文件被命名为 /etc/sysconfig/network-scripts/ifcfg-ipsec0.

    TYPE=IPSEC

    ONBOOT=false # 引导时不激活

    IKE_METHOD=PSK # 使用预共享密钥

    SRCGW=172.1610.1.10 # 源网关

    DSTGW=172.1610.2.10 # 目标网关

    SRCNET=172.1610.1.0/24 # 源网段

    DSTNET=172.1610.2.0/24 # 目标网段

    DST=192.1610.1.20 # 网络BVPN Server的外网IP

    以下是预共享钥匙文件（叫做 /etc/sysconfig/network-scripts/keys-ipsecX,这里的 X 对网络A来说是0,对网络B来说是1），两个工作站都使用它来彼此验证。该文件的内容应该完全一致，并且只有root用户才应该有读写权。

    IKE_PSK=yoyotown.com

    改变 keys-ipsec0 文件的权限，只有root用户才有读写权。

    #chmod 600 /etc/sysconfig/network-scripts/keys-ipsec0

    要在任何时候改变验证钥匙，编辑两个 IPsec 路由器上的 keys-ipsecX 文件。这两个钥匙必须 完全一致才能保证正确的连接性。

    以下是 IPsec 连接的 /etc/racoon/racoon.conf 配置文件。

    # Racoon IKE daemon configuration file.

    # See 'man racoon.conf' for a description of the format and entries.

    path include “/etc/racoon”;

    path pre_shared_key “/etc/racoon/psk.txt”;

    path certificate “/etc/racoon/certs”;

    sainfo anonymous

    {

    pfs_group 2;

    lifetime time 1 hour ;

    encryption_algorithm 3des, blowfish 448, rijndael ;

    authentication_algorithm hmac_sha1, hmac_md5 ;

    compression_algorithm deflate ;

    }

    include “/etc/racoon/X.X.X.X.conf” # IPSec被激活时自动生成，X.X.X.X为远程VPN Server的外网IP

    以下是连接到远程网络时生成的配置文件。该文件的名称为 X.X.X.X.conf.注意，一旦IPsec隧道被激活，该文件会被自动生成。

    remote X.X.X.X

    {

    exchange_mode aggressive, main;

    my_identifier address;

    proposal {

    encryption_algorithm 3des;

    hash_algorithm sha1;

    authentication_method pre_shared_key;

    dh_group 2 ;

    }

    }

    在完成上述操作后，在启动 IPsec 连接前，内核中应该启用IP转发。在 shell 提示符下作为root用户来启用 IP 转发：

    （1）编辑 /etc/sysctl.conf,把 net.ipv4.ip_forward 设置为 1.

    （2）执行以下命令来启用改变：

    #sysctl -p /etc/sysctl.conf

    （3）以root用户身份启动 IPsec 连接：

    #service network restart

    这样，IPSec连接就被激活了，网络A和网络B能够安全地进行通信。
