引言
客户关系管理系统（CRM）是利用信息科学技术，实现市场营销、销售、服务等活动自动化处理和与客户进行沟通的手段，集成了前台和后台的业务流程。CRM系统业务流程复杂，功能强大，为了建立可靠、可重用、可维护的CRM系统，需要建立CRM系统的模型，帮助理解系统的结构，提高开发效率，降低开发成本。
UML是面向对象建模语言，UML的优点：UML语言能使系统建模过程标准化、统一化、规范化；UML在整个开发过程采用相同的概念和表示方法；UML采用图形化的表示形式，产生的模型容易理解；UML不仅包括各种模型框图，还有大量丰富的文档；UML可以使用代码工具生成代码，或者反向生成工具将程序转换成模型。
1 UML建模
UML是一种通用的可视化建模语言，它是一种用于描述、构造软件系统以及商业建模的语言，综合了在大型、复杂系统的建模领域得到认可的优秀的软件工程方法。UML由视图（View）、图、模型元素（Model Element）和通用机制（General Mechanism）等几部分组成。UML主要是通过5类共9种模型图来定义系统的，其中类图、对象图、包图从静态角度描述系统结构；而顺序图、协同图、状态图、活动图则从动态的角度描述系统结构。
UML建模包括静态建模机制与动态建模机制。静态建模包括用例图、类图、对象图和配置图。动态建模机制包括顺序图、协作图、活动图。
2 系统分析
本文以机械行业中生成包装机械的企业CRM为例说明CRM系统的开发过程。使用UML用例图分析系统的功能，经过需求调研及分析得到CRM系统的主要参与者：管理员、客户部职员、销售部职员、销售部职员、客户部职员，系统用例图如图1所示。
图1 CRM系统的用例图
根据图1用例分析，CRM系统包括用户管理、权限管理、客户管理、商品信息管理、销售管理、订单合同管理、货款管理、售后管理和坐席管理等模块。图1的用例需要进一步细化，以售后管理为例说明用例如何细化。客服人员制定退货单（包括退货商品、时间、运输方法等），查看、修改自己制定的退货计划；客服主管审核退货计划，委派执行。客服人员执行退货过程中，记录退货进行的状态；客服主管查看退货执行信息。售后管理用例图如图2所示。
图2 退货管理用例图
3 系统设计
CRM系统设计通过UML类图、顺序图、组件图、配置图设计。
[page] 3.1 类图设计
类图是描述类、接口、协作以及它们之间的关系的图，用来显示系统中各个类的静态结构。一个类图根据系统中类以及各个类之间的关系描述系统的静态视图。

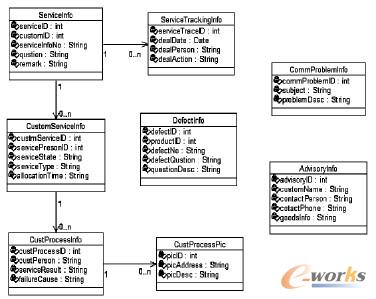

本文以CRM系统中的售后管理模块类为例说明类图的设计过程。售后管理模块中的类包括：服务信息、售后服务信息、服务跟踪信息、售后处理信息、售后服务图片信息、常见问题信息、产品缺陷信息、咨询信息。售后管理模块类图如图3所示。
图3 售后管理模块类图
3.2 顺序图设计

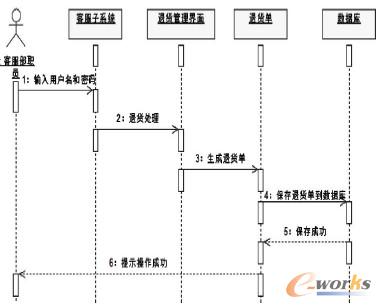

顺序图描述对象之间的动态交互关系，描述对象之间传递消息和时间顺序，它用来表示用例中的行为顺序。顺序图描述了类图中类和类之间的关系，时序图中包括4个元素：对象、生命线、激活和消息。本文以生成退货单顺序图说明系统顺序图的设计，生成退货单顺序图如图4所示。
图4 生成退货单的顺序图
3.3 组件图

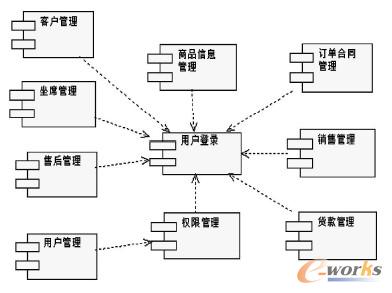

组件是定义了良好接口的物理实现单元，是系统中可替换的物理部件。组件图描述了软件的各种组件和它们之间的依赖关系。CRM系统的组件图如图5所示。
图5 CRM系统的组件图
3.4 配置图
配置图显示运行系统的物理硬件，以及如何将软件配置到硬件上。配置图描述了系统资源的配置情况以及软件到这些资源上的映射。CRM系统配置图如图6所示。
图6 CRM系统的配置图
4 结束语
从上面的讨论得出的结论是：UML是功能强大的建模工具。本文通过UML用例图、类图、顺序图、组件图、配置图建立了系统的静态模型和动态模型。UML可视化建模使得系统的结构更容易理解，降低了系统开发的难度，提高了系统开发效率。下一步主要的工作是研究UML模型如何精确地描述，以及UML的类图与顺序图自动转换成代码。
