数据中心包含有大量的电子设备，这些设备并不是孤立的，都需要和其它设备进行互联，这就需要布线技术。布线是数据中心基础设施的重要环节，链接各个关键设施，但很多人对于布线技术缺乏应有的关注，我们常常看到数据中心里面的布线乱作一团，不堪入目。因为布线仅占整体网络成本的10%，得不到足够的重视。另外由于初期布线时没有考虑网络快速发展带来的移动、增加和变更，结果原有的布线服务不适应关键设施的改变，导致跨接、乱接现象的发生，渐渐地整个布线就变得凌乱不堪，所以良好的布线系统是数据中心的美化师。

    数据中心的“美化师”也是有任职标准的，在国内外都有布线的行业标准。早在1995年，国际标准化组织（ISO）就推出了ISO/IEC 11801：1995（E）国际布线标准；并于2000年，ANSI/TIA/EIA颁布了ANSI/TIA/EIA 568-B商业建筑物电信布线标准。2007年4月6日，我国建设部发布了《综合布线系统工程设计规范》（编号为GB 50311—2007、《综合布线系统工程验收规范》（编号为GB 50312—2007），这是我国关于布线的国家标准。根据这些标准再结合自身数据中心的特点，就可以将数据中心装扮整齐。

    数据中心的“美化师”主要有哪些工作呢。第一：数据中心几乎所有设备都是电子设备，都需要供电，这些供电电源线的走线工作；第二：数据中心的所有服务器都需要连接到网络设备上，网络设备又会连接各种设备，如：防火墙、负载均衡器、存储器、录音器等等设备。这些网线的走线工作；第三：对整个数据中心的布线进行规划，设计。为数据中心的扩容做好预留，设计出整齐划一，规整的线序。给所有的连接线做好标注，记录。所以“美化师”关注的就是数据中心的线。

    数据中心良好的布线系统不仅使整个环境整齐，看起来非常舒服。良好的布线也会消除数据中心的安全隐患。如果数据中心的电源线到处乱接，就容易引起漏电和火灾。网线如果经过跳线架次数过多，会增加链路错包，链路端口的UP/DOWN，影响设备承载的业务。网线如果采用的是非屏蔽的，则乱堆在一起会形成互相干扰。布线如果没有清晰的标注，则增加了平时管理，检查的难度，尤其在出现故障时，就会手足无措，无从下手，很难找到正确的连接关系，延长了故障排查的时间，这将给数据中心带来严重损失。所以最多10%的投入，可能会减少数据中心70%的损失，数据中心需要这样一个工作岗位—— 数据中心“美化师”。

    下面让我们看看数据中心中的布线。图1是没有经过美化处理的布线，图2，图3，图4是良好的布线。对比起来看非常直观，就会发现布线的重要性。

    图1：没有经过美化处理的布线

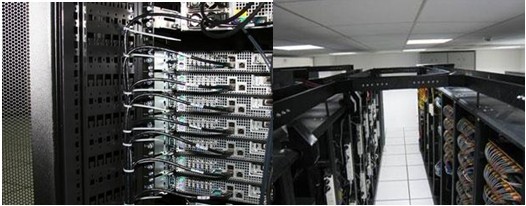

    图2：整齐的电源线和网线布线

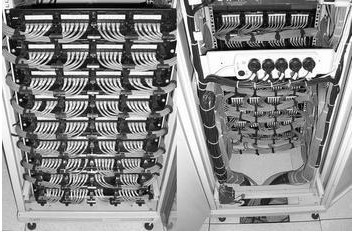

    图3：整齐的跳线架

    数据中心“美化师”工作的工具包含两大部分：线和架。线主要包括：电源线和网络连线。架主要有配线架、理线器、光纤配线架、语音配线架等等。数据中心的线有很多种，电口网线，光纤，电缆等。除了线和架，还有一些标签和绑线扎等小工具。

    图4：数据中心中的线

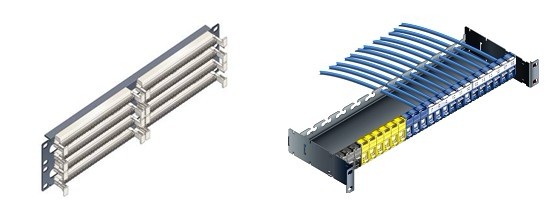

    图5：数据中心的架

    图4和图5仅列了几种线和架，实际连接的线和架类型要多得多，并且可以根据数据中心的空间，大小进行定制特定大小和形状的线和架。

    关于布线技术，随便在网络上搜搜就可以找出很多，将本来很简单的工作复杂化，甚至有的可以对布线写出几百页的内容，反复长篇大论，相信很少有人能坚持看完。甚至有人看到这样麻烦对数据中心是否有必要引入这样的布线持怀疑的态度。抛开那些对布线技术进行详细介绍的技术文档，提炼出其中的精华，就可以归纳出如下几点。在数据中心实施这样的布线原则，就可以达到预期的效果。

    （1）对数据中心整体进行规划设计，计算整个数据中心各个机房有多少台设备，大约需要多少互连线，每条线要多长。计算完对这些线要做超出20%的预留，在机房集中放置一定数量的跳线架和理线架。并做20%的预留，这些预留为未来数据中心增加设备、变更提供方便。

    （2）对所有的线和架进行详细标准，在线上绑上标记线，记录连接的设备型号和名称，架上的端口也要标注，并留下电子文档，便于日常查阅。

    （3）网络设备是多个设备连接的集中，连接着几百条线。这时要求网络设备安装理线架，并将线进行分类，去往不同区域的线绑在一起。所有线统一走设备两侧，不要挡住设备前后。

    （4）给数据中心所有设备供电的电源线要走机房的屋顶，将理线架安装在屋顶，所有设备的电源线引到屋顶的理线架上，然后通向供电设备。

    （5）布线的线和架做变更时要做信息标记和更改，对布线人员进行管理。养成记录的好习惯。

    通过这几条布线基本原则，就可以还数据中心一个清新的世界。其它的应用小技术都可以慢慢在工作中不断积累，让数据中心布线发挥最大效能。

    在几年前数据中心运营初期阶段，数据中心的管理人员普遍抱着“连通即可”的侥幸心理，对布线并不重视，结果导致网络连接错误频繁，还影响到了能耗散热，给数据中心留下了安全隐患。随着这几年数据中心的发展，标准的普及，布线技术逐渐将由原来的“锦上添花”演变成必须品。在《2012年中国综合布线市场发展报告》显示，考虑选用智能布线的受访者比例高达82%。现在的运营商机房、互联网机房都是比较标准的，布线基本符合标准。但在一些偏僻地区、中小型数据中心中仍存在布线不佳的问题，这就需要大家莫只顾眼前利益，为数据中心聘任位“美化师”。
